La fotografía muestra una cubierta para un estacionamiento de vehículos de carga. La misma se encuentra formada por una sucesión de pórticos isostáticos en forma de "L".
 |
| Fuente de la Fotografía: Estructuras Metálicas ARSOL — Trujillo |

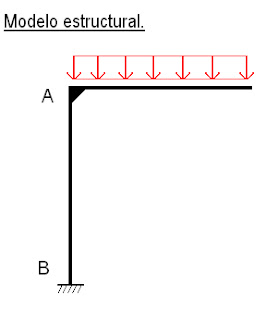

Cada uno de estos pórticos ha sido analizado mediante un modelo estructural. El mismo se presenta a continuación y detalla en particular los puntos A (nudo) y B (apoyo). La carga que se muestra solo corresponde al peso de la cubierta, debiéndose adicionar las correspondientes al peso propio y viento (en todas las direcciones que corresponda).
Los puntos A y B son "Críticos", ya que deben garantizar, sí y solo sí; que en esos lugares no se genere una articulación. Lo que provocaría el colapso de la estructura.
 |
| Figura n°1 |
Los mismos se generan mediante el armado de la unión A, de tal manera que pueda transmitir a la columna los esfuerzos de la flexión provocada por la carga (Fig. n°1) y mediante la generación de un empotramiento en el apoyo B.
