Cruz de San Andrés

El procedimiento clásico de arriostramiento, en la conceptualización de una estructura, es la llamada `Cruz de San Andrés¨.

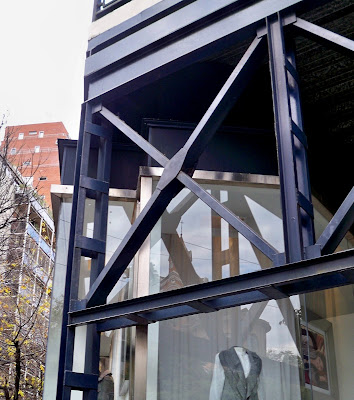

La fotografía muestra un caso real en dónde puede observarse la estructura principal formada por perfiles laminados y el arriostramiento lateral formado por una cruz. La misma está formada por dos perfiles ¨tubo¨ rectangulares.
Fotografía: ¨El Solar de la Abadía¨, barrio de Belgrano
Es de destacar, como elemento de análisis, la resolución estructural del punto central de la cruz.
El mismo garantiza la independencia de ambas diagonales. Esto significa que las mismas participan de la estructura pero son independientes entre si.













El problema, a resolver, es la materialización de esta independencia. En este ejemplo se ve como las chapas romboidales dan continuidad a una de las diagonales, mientras la otra las atravieza por el centro.

En el ejemplo que sigue se observa otro caso equivalente al anterior.
Fotografía: ¨Estación San Isidro¨, tren de la costa.

*Observación: Recomiendo visitar la estación de "Retiro" y observar las (grandes) cruces de arriostramiento de la estructura.

Del análisis de lo visto surge la siguiente pregunta: ¿Como resolvería un arriostramiento sin el uso de cruces ?

2 comentarios:

  1. Que ventaja tiene que las diagonales sean independientes?

    ResponderEliminar
    Respuestas
    1. La independencia entre diagonales garantiza que sean solicitados exclusivamente a esfuerzos axiles. Tracción en particular.
      La unión en el centro, si bien rigidiza la cruz, generaría deformaciones adicionales por flexión en cada diagonal.
